Dari Blender ke ruang jelajah

Lihat lebih dekat.
Pahami setiap bagian.

Berjalan di sekitar model aquaponik Anda. Kenali rangkaian, casing, dan hubungan antarbagian dari sudut yang Anda pilih.

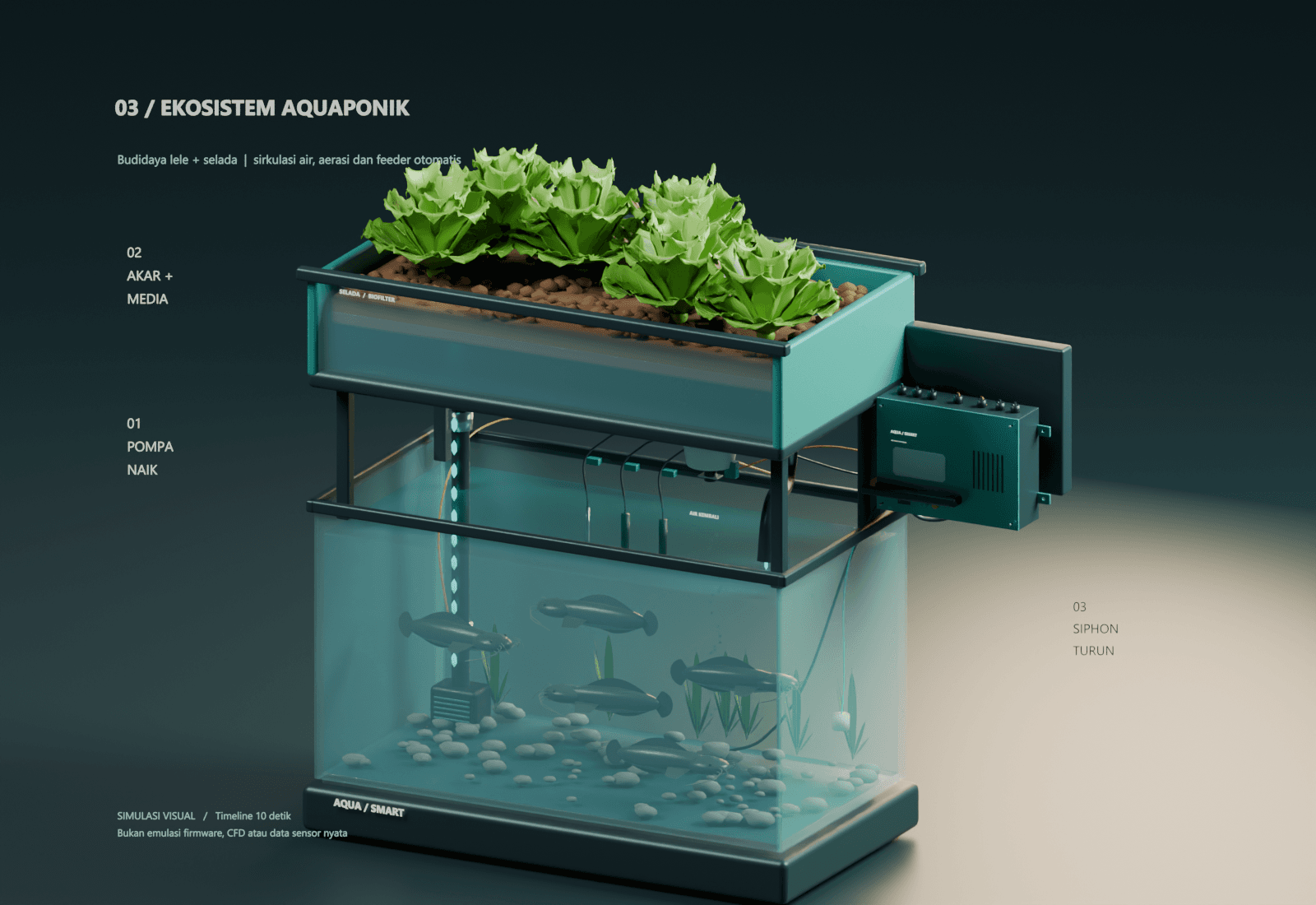

AquaponikModel Blender asli
Render asli Blender: Aquaponik

Masuk ke ruang budidaya.

Jelajahi model dari dekat dengan sudut pandang orang pertama.

Model dimuat saat Anda mulai.
Komponen & panduan sambungan

Penanda menunjukkan lokasi komponen, bukan urutan kaki fisik. Scene Rangkaian dan Casing memuat 19 titik penjelasan.

GPIO4 · sesuai firmware

Sensor suhu DS18B20

Mengukur suhu air melalui probe waterproof yang sudah dikonfirmasi identitasnya.

Sambungan

  • VDD → ESP32 3V3
  • GND → GND bersama
  • DATA / DQ → GPIO4
  • Resistor 4,7 kΩ antara DATA dan 3V3

Konfirmasi urutan kabel probe dari label/datasheet; warna kabel bukan patokan tunggal.

Acuan: rancangan Blender 23 September 2026, WIRING.md, dan pin firmware proyek. Rancangan belum diuji fisik. Matikan catu saat memasang kabel dan cocokkan label modul aktual.Unduh panduan wiring

Tentang scene ini

Aquaponik: lele & selada

Berjalan mengitari akuarium, lihat grow bed selada, lalu dekati casing di sisi instalasi. Animasi lele berasal dari keyframe Blender asli.

Simulasi visual, bukan kondisi sensor langsung. Skala tampilan diadaptasi untuk penjelajahan; model bukan acuan ukuran produksi.

Kecepatan aktual mengikuti kemampuan perangkat. Ganti ke Hemat jika gerakan tersendat.

Panduan kontrol

Desktop: klik area 3D, lalu W/A/S/D untuk berjalan. Geser mouse sambil menekan area 3D, atau pilih Mouse bebas. Tombol panah mengubah arah pandang. Esc melepas mouse.

Ponsel: geser area 3D untuk melihat. Tekan dan tahan tombol arah untuk berjalan. Gunakan Depan, Samping, Belakang, dan Detail untuk berpindah sudut dengan cepat.

Navigasi keyboard: Tab menuju area 3D atau kontrol. Enter mengaktifkan tombol. Tombol arah layar dapat dipakai per langkah. Reset mengembalikan posisi awal.
